在之前的文章中小編給大家介紹了《往復式壓縮機的優缺點整理》,那么大家知道往復式壓縮機是由哪些部件構成的嗎?小編今天關于這個問題整理了以下內容:
小貼士:往復式壓縮機是容積式壓縮機的一種,其主要部件包括氣缸、曲柄連桿機構、活塞組件、填料(即壓縮機密封件)、氣閥、機身和機座,管道及附屬設備等。

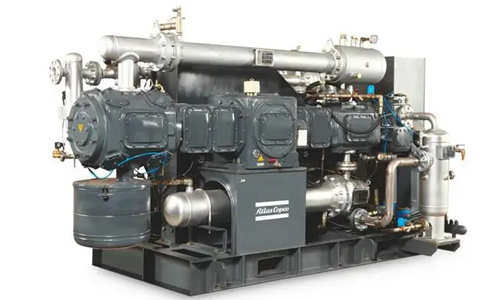

往復式壓縮機的結構部件一、曲柄連桿機構
該機構包括十字頭、連桿、曲軸、滑動導軌等——它是主要的運轉和傳動部件,將電動機的圓周運動轉換成活塞的往復運動,也是主要的受力部件。
往復式壓縮機的結構部件二、氣閥
是壓縮機最重要的部件,也是最容易損壞的部件。其設計的好壞將直接影響壓縮機的排量、耗電量和運行可靠性。
好的氣閥應具有以下特點:高效節能(占軸功率的3%~7%)、氣密性和動作及時性的完美結合、使用壽命長(一般實際使用壽命為8000h) ,形成的間隙體積小,噪音低,溫升小,可翻新。目前氣閥的材質分為金屬和非金屬。就目前的情況來看,非金屬材料閥板的應用越來越廣泛。
往復式壓縮機的結構部件三、氣缸
氣缸是壓縮機的主要部件之一。它應具有良好的表面以利于潤滑和耐磨,還應具有良好的導熱性以使摩擦產生的熱量最大化??梢钥焖傧?
還必須有足夠大的氣流通道面積和氣閥安裝面積,使閥腔容積達到剛好減小氣流的壓力脈動幅度,以保證氣閥的正常工作。并降低功耗。余隙容積應較小,以提高壓縮機的效率。
往復式壓縮機的結構部件四、管道及附屬設備
壓縮機的管路和進、出口緩沖器的設計是否合理,將直接影響機組的振動。
往復式壓縮機的結構部件五、活塞組件
主要包括活塞頭、活塞環、支撐瓦和活塞桿?;钊男螤詈统叽缗c氣缸密切相關,分為雙作用和單作用活塞?;钊h(huán)用于密封氣缸內的高壓氣體,防止其從活塞與氣缸之間的縫隙中泄漏。
顧名思義,墊片的作用是支撐活塞,所以墊片也是一個易損件,墊片的材質直接影響壓縮機的使用壽命。
往復式壓縮機的結構部件六、包裝
活塞桿填料主要用于密封氣缸內座與活塞桿之間的間隙,防止氣體沿活塞桿徑向泄漏。填料環的制造和安裝涉及“三缺”。
分別是軸向間隙(保證填料環能在環槽內自由浮動)、徑向間隙(防止填料環因活塞桿下沉而變形或損壞)和切向間隙(用于補償填料環磨損).目前平面填充劑多為“三六瓣式”和“切向切口三瓣式”。
以上內容由阿特拉斯無錫壓縮機小編收集整理,希望對您有所幫助!
