在之前的文章中小編給大家介紹了冷凍式干燥機的工作原理,今天小編給大家接受一下干燥機中空氣系統的組成部分:
首先我們要明白空氣系統由預冷器、換熱器(蒸發器)、汽水分離器組成。
空氣系統之預冷器
預冷器是處理好的低溫壓縮空氣和進設備未處理壓縮空氣的冷熱交換器,其介質是經過處理的成品壓縮空氣。
空氣系統之換熱器
換熱器是制冷系統蒸發器與壓縮空氣的冷熱交換器,其介質是制冷系統的冷媒。
空壓系統之汽水分離器

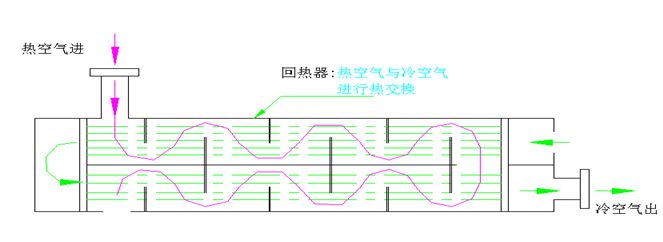

汽水分離器是利用離心分離工作原理把經過蒸發器的壓縮空氣冷卻后所產生的水份排出,其介質是過濾濾網;壓縮空氣在冷凍式干燥機的走向:首先壓縮空氣進預冷器進行冷熱交換,然后到蒸發器強制冷卻后再通過汽水分離器,再到排氣口。(如下圖)
壓縮空氣→預冷器(管外)→蒸發器→汽水分離器→預冷器(管內)→排氣口
以上就是博萊特售后工程是總結的干燥機空氣系統組成的相關信息,希望對你有所幫助!
